使用特點

平板閘閥

本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

結構特征與工作原理

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移Z底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成 道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，Z相應位置時，導流孔與通道孔相重合，此時全開。

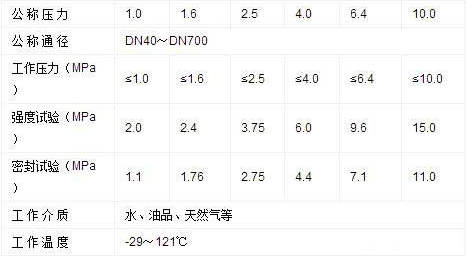

性能規范

內部結構

1.閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2.在全開時，通道平滑為直線，流阻系數 ，無壓力損失，可通毛球清掃管線
3.采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病
4.平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5.全封閉結構，防護性能好，可適應全天候要求
6.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
7.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
8.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
9.軛架套管 – 鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。
10. 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
11. 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。
12. 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
13. 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
14.軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
15.壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
16. 整體后座 – 硬面，使用壽命長。
17.閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
18. 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
19.閥體有鑄造和焊接兩種結構。
20.閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
21.金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
22.閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
23.閘板、閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
24.帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
25.閥門在全開時，通道平滑為直線，流阻系數 ，無壓力損失，可通毛球清掃管線。
26.本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。
27.閥門關閉時能自動卸掉內腔高壓，保證使用安全。
28.全封閉結構，防護性能好，可適應全天候要求。
29.閥門設有指示桿或觀察窗以表示閥門的啟閉情況。

優點

      流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因 此平板閘閥液能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

缺點

      當介質壓力低時，金屬密封面的密封力不足以達到滿意的密封。相反當介質壓力高時，如果密封面不用系統介質或外來介質潤滑時，經常啟閉就可 能使密封面磨損過大。另一個不足是，在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50%時，這種閥門對流量的控制才較敏感。而且，閘板在卻斷 高速和高密度介質流時，會產生劇烈振動。如果將閥座做成V形通口并和閘板緊密的導向，則它也可用作節流。

選用原則

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。

注意事項

使用、維護、保養及注意事項

1.閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2.本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。

3.本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。

4.關閉閥門時嚴禁使用加力桿，閘板關閉Z頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5.閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。

6.閥門在使用過程中，如因易損件而泄漏，應及時更換。

7.閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8.閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

常見規范

規格范圍：規格五十到三百

溫度范圍：負二十攝氏度≈五百五十攝氏度

壓力范圍：壓力范圍十六到一百

閥體材質：WCB/304/316/WC6/WC9

閥桿材質：F6A/F304/F316/F304/F304

閥蓋材質：與本體一樣

閥板材質：不銹鋼/合金鋼

連接方式：法蘭

適用范圍：水、油品、氣體、燃氣及某些腐蝕性液體

訂貨須知：

    一、①平板閘閥產品名稱與型號②平板閘閥口徑③平板閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
