蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。其主要特點為:
1、設計新穎、合理、結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D371F46采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

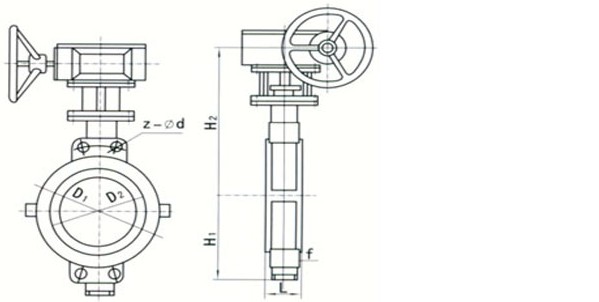

D371F46襯氟對夾式蝶閥結構圖
D371F46襯氟對夾式蝶閥主要外型和連接尺寸
公稱通徑 | 標準值 | 參考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN0.6Pa | |||||||||||
40 | 11/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 140 | 2.5 |
50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 200 | 145 | 3.5 |
65 | 21/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 250 | 155 | 4.5 |
80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 250 | 165 | 6 |
100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 250 | 180 | 7.5 |
125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 300 | 203 | 11 |
150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 300 | 225 | 16 |
200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 200* | 275 | 48 |
250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 200* | 315 | 60 |
300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | 240* | 348 | 75 |
350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | 240* | 415 | 82 |
400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16-Φ23 | 280* | 460 | 123 |
450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | 280* | 500 | 150 |
500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 320* | 530 | 180 |
600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20-Φ25 | 320* | 610 | 225 |
700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24-Φ25 | 360* | 675 | 315 |
800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24-Φ30 | 360* | 805 | 385 |
900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24-Φ30 | 380* | 995 | 420 |
1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28-Φ30 | 400* | 1170 | 620 |
1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32-Φ34 | 400* | 1295 | 788 |
公稱通徑 | 標準值 | 參考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN1.0MPa | |||||||||||
40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 | 140 | 3 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 | 145 | 4 |
65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 | 155 | 6 |
80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 250 | 165 | 8 |
100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 180 | 12 |
125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 300 | 203 | 18 |
150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 200* | 225 | 28 |
200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 200* | 275 | 56 |
250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 240* | 315 | 72 |
300 | 12 | 78 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 240* | 348 | 88 |
350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 | 240* | 415 | 120 |
400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-Φ25 | 280* | 460 | 145 |
450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-Φ25 | 280* | 500 | 165 |
500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-Φ25 | 320* | 530 | 195 |
600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-Φ30 | 320* | 610 | 268 |
700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-Φ20 | 360* | 675 | 320 |
800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-Φ34 | 360* | 805 | 395 |
900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-Φ34 | 380* | 995 | 450 |
1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-Φ34 | 400* | 1170 | 680 |
1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-Φ41 | 400* | 1295 | 825 |
公稱通徑 | 標準值 | 參考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN1.6Pa | |||||||||||
40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 | 145 | 4 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 | 150 | 5 |
65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 | 160 | 7 |
80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 250 | 170 | 10 |
100 | 4 | 52 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 300 | 185 | 14 |
125 | 5 | 56 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 300 | 210 | 22 |
150 | 6 | 56 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 200* | 230 | 32 |
200 | 8 | 60 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 240* | 285 | 66 |
250 | 10 | 68 | 405 | 355 | 320 | 3 | 32 | 12-Φ25 | 240* | 325 | 80 |
300 | 12 | 78 | 460 | 410 | 375 | 4 | 34 | 12-Φ25 | 280* | 360 | 94 |
350 | 14 | 78 | 520 | 470 | 435 | 4 | 38 | 16-Φ25 | 280* | 430 | 125 |
400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-Φ30 | 320* | 475 | 150 |
450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-Φ30 | 320* | 525 | 172 |
500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-Φ34 | 320* | 565 | 225 |
600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-Φ41 | 360* | 620 | 290 |
700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-Φ41 | 360* | 686 | 330 |
800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-Φ41 | 380* | 815 | 425 |
900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-Φ41 | 400* | 1010 | 495 |
1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-Φ48 | 400* | 1185 | 710 |
全襯氟對夾式蝶閥_主要技術參數 公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸氣、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
全襯氟對夾式蝶閥_主要零件的材質零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨O |
對夾式襯氟蝶閥結構特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想；
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
4、:軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5、軸的徑向采用O型圈與金屬軸套的組合；
6、閥座鑲嵌有彈性條的閥體槽內。
7、采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。
訂貨須知：
一、①D371F46襯氟對夾蝶閥產品名稱與型號②D371F46襯氟對夾蝶閥口徑③D371F46襯氟對夾蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關
