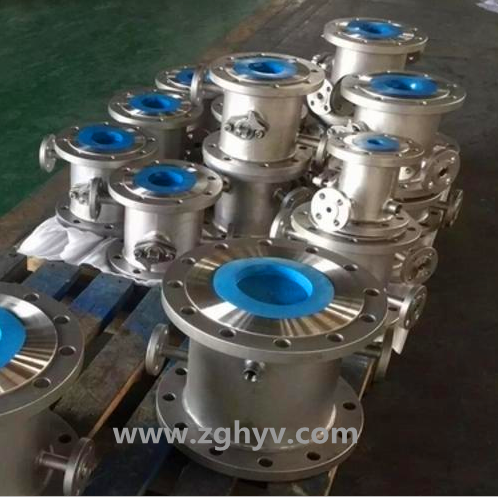

BZ41Y保溫閘閥概述：

BZ41Y保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

BZ41Y保溫閘閥主要零件材料

零件材料 材料

BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I

閥體、閥造 鉻鉬鋼

閥板 合金鋼+硬質合金 鉻鎳鈦鋼 鉻鎳鉬鈦鋼

閥桿 合金鋼

閥桿螺母 鋁鐵青銅

手輪 灰鑄鐵、可鍛鑄鐵

BZ41Y保溫閘閥性能規范

型號 公稱壓力   工作溫度℃ 適用介質

強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)

BZ41H-16C

BZ41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 酸、堿類

BZ41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 酸、堿類

BZ41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 酸、堿類

BZ41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 酸、堿類

BZ41Y保溫閘閥外形尺寸和連接尺寸

型號 公稱通徑DN 尺寸

L D D1 D2 b-f Z-Φd H Do

BZ41W-16P(R) 15 130 95 65 45 16-2 4-14 170 120

20 150 105 75 55 16-2 4-14 190 140

25 160 115 85 65 16-2 4-14 205 160

32 180 135 100 78 18-2 4-18 270 180

40 200 145 110 85 18-3 4-18 310 200

50 250 160 125 100 18-3 4-18 358 240

65 265 180 145 120 18-3 4-18 373 240

80 280 195 160 135 20-3 8-18 435 280

100 300 215 180 155 20-3 8-18 500 300

125 325 245 210 185 22-3 8-18 614 320

150 350 280 240 210 24-3 8-23 674 360

200 400 335 295 265 26-3 12-23 818 400

250 450 405 355 320 30-3 12-25 969 450

300 500 460 410 375 30-4 12-25 1145 560

型號 公稱通徑DN 尺寸

L D D1 D2 D6 b-f Z-Φd H

BZ41W-40P(R) 15 130 95 65 45 40 16-2 4-14 135

20 150 105 75 55 51 16-2 4-14 190

25 160 115 85 65 58 16-2 4-14 205

32 180 135 100 78 66 18-2 4-18 270

40 200 145 110 85 76 18-3 4-18 310

50 250 160 125 100 88 20-3 4-18 371

65 280 180 145 120 110 22-3 8-18 39

80 310 195 160 135 121 22-3 8-18 455

100 350 230 190 160 150 24-3 8-23 551

125 400 270 220 188 176 28-3 8-25 628

150 450 300 250 218 204 30-3 8-25 708

200 550 375 320 282 260 38-3 12-30 885

250 650 445 385 345 313 42-3 12-24 960

型號 公稱通徑DN 尺寸

L D D1 D2 D6 b-f Z-Φd H

BZ41W-64P(R) 15 130 105 75 55 41 18-2 4-14 140

20 150 125 90 68 51 20-2 4-18 195

25 160 135 100 78 58 22-2 4-18 210

32 180 150 110 82 66 24-2 4-23 280

40 200 165 125 95 76 24-3 4-23 328

50 250 175 135 105 88 26-3 4-23 390

65 280 200 160 130 110 28-3 8-23 410

80 310 210 170 140 121 30-3 8-23 485

100 350 250 200 168 150 32-3 8-25 590

125 400 295 240 202 176 36-3 8-30 688

150 450 340 280 240 204 38-3 8-34 768

200 550 405 345 300 260 44-3 12-34 972

250 650 470 400 350 313 48-3 12-41 1059

訂貨須知：（國家標準）

一、A:BZ41Y保溫閘閥產品名稱、BZ41Y保溫閘閥產品型號、BZ41Y保溫閘閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
